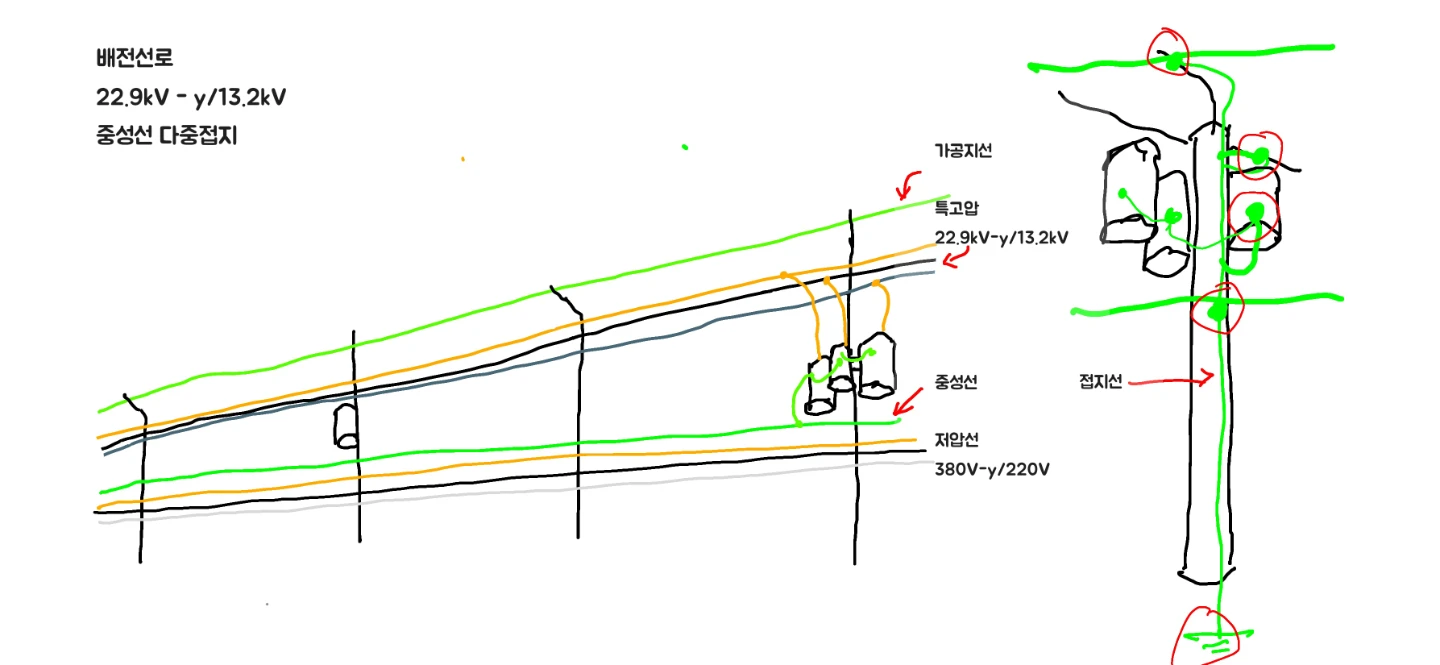

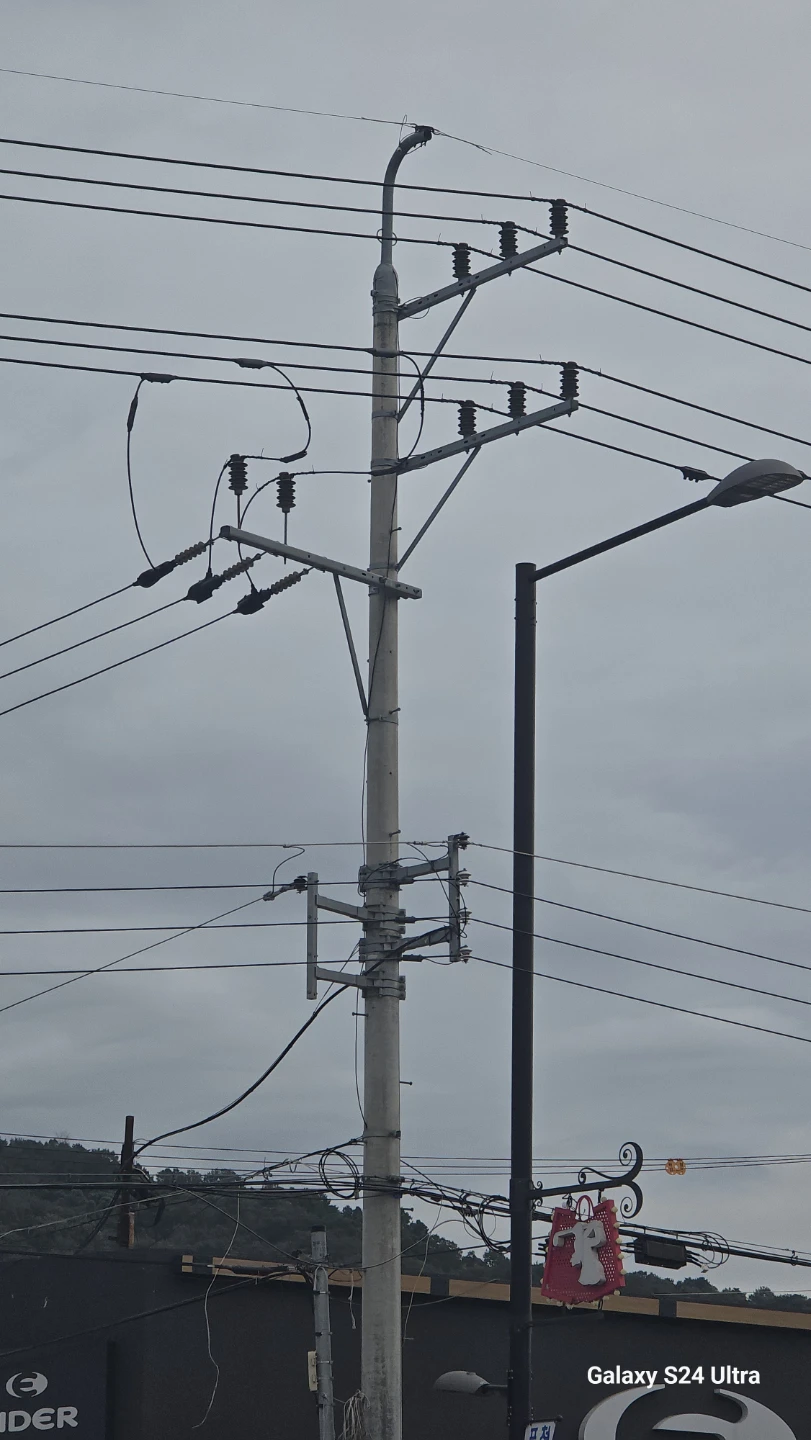

한전의 배전선로 즉, 특고압 22.9kV-y 및 저압 380V-y/220V 라인의 구성은 아래와 같다.
제일 위에는 하늘에서 내리치는 번개의 침투를 방지하고 유도뢰 억제
및 차폐 효과 와 보호각 형성 위해 가공지선이 있고 그 아래 일반적으로 수평으로 특고압라인이 있으며

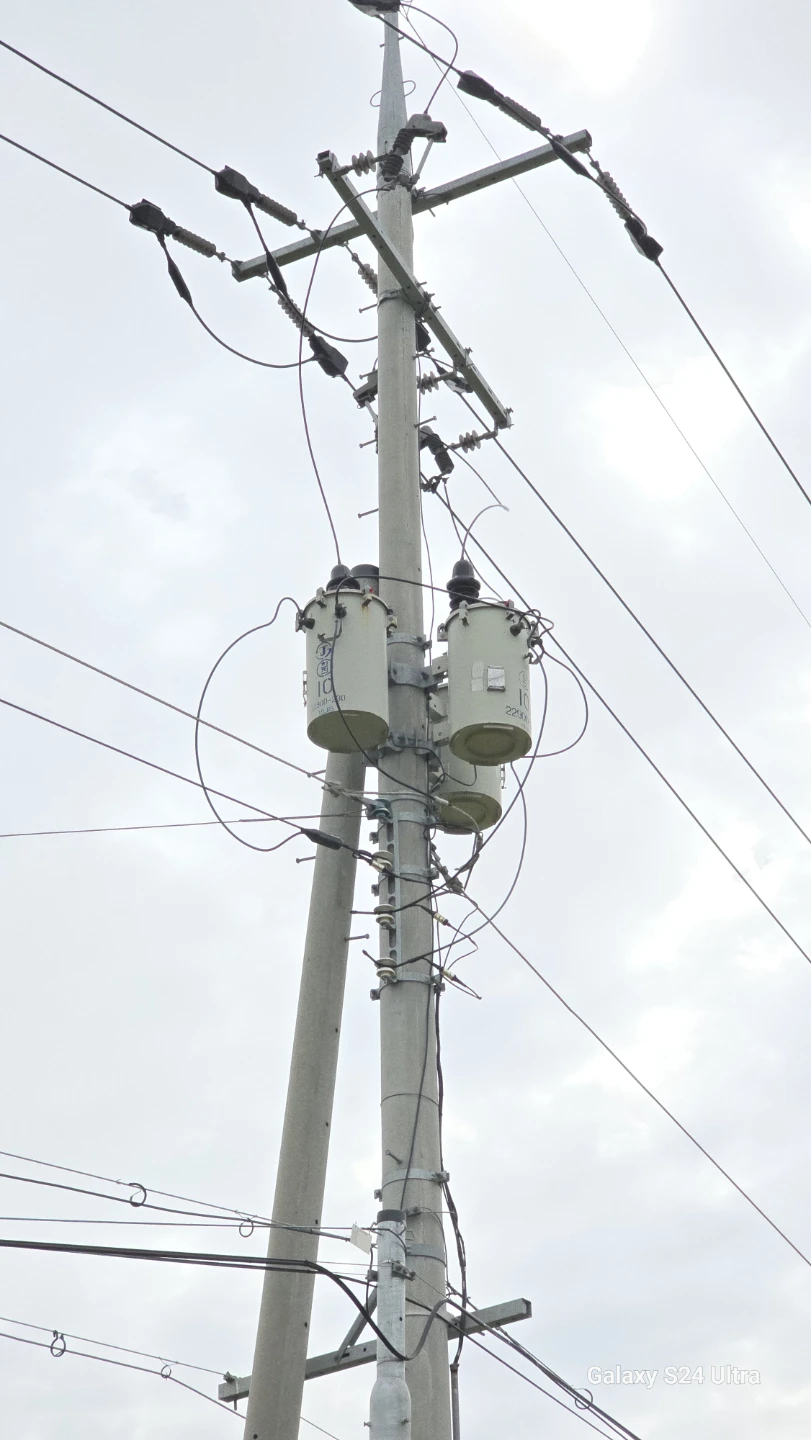

주상변압기가 그 아래 높이에 있거나 빈자리 가 있으며
중성선이 지나가고
그 아래 일반적으로 수직으로 저압 전압선이 위치하고 있다.
각 전주 상부의
가공지선
중성선
각종 완철 및 금구들은 수직으로 내려가는 접지선에 연결되어 땅속의 접지극과 연결된다.
대부분의 전주가 각각 접지 되어 있으며 서로 연결 되어있어 합성 접지저항 값은 개별접지저항 값보다 낮아진다.
따라서 중성선 다중접지라고 하며
중성선 다중접지의 목적은:
지락전류 귀로 확보
전위상승 억제
보호계전기 동작 안정화
입니다.
