특고압 지중케이블로 사용하는 CN/CV Cable을 알아보아요!
처음에 전기과장이 살아있는 22.9kV 케이블을 발로 밟고 다니는 것을 보고 맨붕이 왔어요!
나중에는 저도 밟고 다녔지만
그렇다고 막 밟고 다녀도 된다는 이야기는 아니어요!
케이블의 각 층들에 대해 자세히 적어볼게요!
1. 도체 (Conductor)
중앙의 두꺼운 구리선
전도율이 좋은 구리(동)를 여러 가닥 꼬아서 (연선) 만듭니다.
전류(전기 에너지)가 흐르는 주 통로로
이곳의 단면적으로 케이블 굵기를 말해요.
잘 보면 절단면에서 시계방향으로 꼬아져 있네요!
2. 내부 반도전층 Conductor Screen/Shield)
도체 바로 위를 감싸고있는 검은색 층으로
반도전성(전기가 조금 통하는) 플라스틱/테이프 재질
도체의 표면은 울퉁불퉁한 연선으로
이 위에 바로 절연체를 감싸면 전계는 뾰족한 부분에 집중되는 경향이 있어
절연이 파괴될 수 있어요.
이 층은 도체 표면을 매끄럽게 만들어 전계(전기적 압력)를 균일하게 분포시키는 역할을 해요.
3. 절연층 (Insulation)
내부 반도전층 위에 있는 가장 두꺼운 반투명/백색 층으로
가교 폴리에틸렌 (XLPE)처리를 하여 열에 더 강하게 만든 고성능 절연재로 되어 있어요.
도체에 흐르는 특고압(22,900V) 전류가 밖으로 새 나가지 못하게 막는 절대적인 벽이어요.
4. 외부 반도전층 (Insulation Screen/Shield)
절연층 바로 위를 감싸고 있는 검은색 층으로
내부 반도전층과 비슷한 반도전성 재질.
내부 반도전층과 반대로, 절연층 표면의 전계를 균일하게 만들어 주어요. 또한, 절연층과 중성선(접지층) 사이에 미세한 공기 층이 생겨 방전(코로나 현상)이 일어나는 것을 막아줘요.
5. 바인딩 테이프/팽창 테이프 (Binding/Swelling Tape)
외부 반도전층 위에 감겨 있는 얇은 흰색/반투명 테이프로
합성 직물 또는 수분과 만나면 부풀어 오르는 흡수성 재질이어요.
중성선(구리선)이 위치를 이탈하지 않도록 고정하는 바인딩 역할을 해요.
만약 팽창 테이프 재질이라면, 혹시 시스가 찢어져 물이 들어왔을 때 부풀어 올라 물이 더 퍼지지 않게 막는 '방수 벽' 역할도 해요.
6. 동심 중성선 (Concentric Neutral Conductor)
바인딩 테이프 위에 촘촘하게 감겨 있는 수많은 가닥의 가는 구리(동)선들로
3상 4선식 계통에서 불평형 전류나 귀로 전류가 돌아가는 통로 역할을 해요.
케이블 전체를 대지와 등전위로 만들어 작업자가 만져도 안전하게 하고요.
또한, 혹시 단락 사고가 났을 때 거대한 사고 전류를 대지로 빠르게 흘려보내 차단기를 작동시키는 안전 통로여요.
케이블 내부의 전계를 외부와 차단하는 역할도 하고요.
이것은 중앙의 도체와 반대로 반시계방향으로 꼬아지네요!
동심중성선은 중앙의 도체 단면적의 ⅓로 케이블 끝에서 각상에서 서로 연결되어3상 케이블에 있는 합은 각상의 도체 면적과 같아집니다.

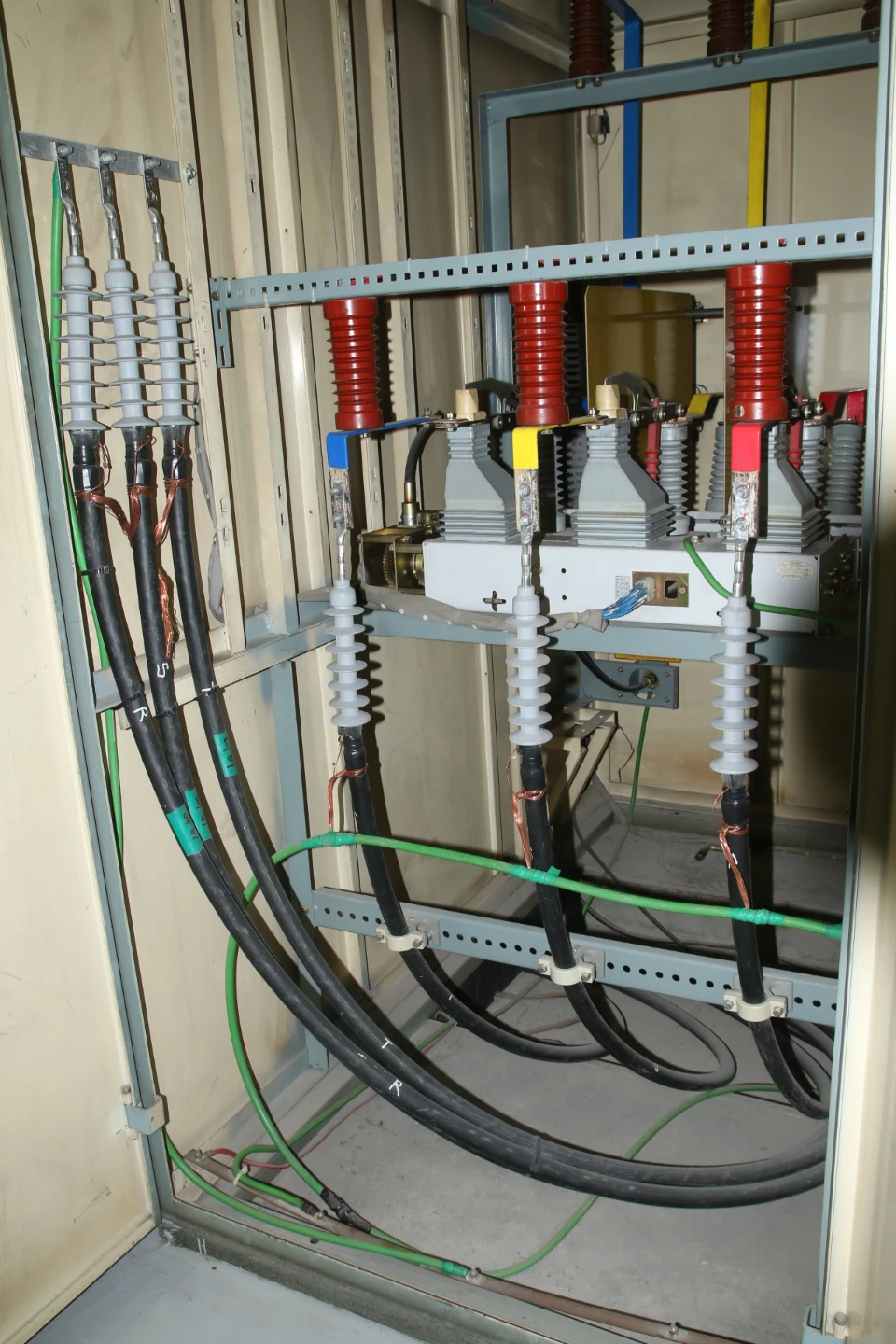

왼쪽 예비선로에 중성선이 연결 되어있고
하단에 사용중인 선로에도 중성선이 모여있습니다.
7. 외부 시스/재킷 (Outer Sheath/Jacket)
케이블의 맨 바깥쪽을 감싸고 있는 검은색 껍질로
비닐 (PVC 또는 불에 덜 타는 FR-PVC). CN/V 케이블의 'V'가 이 비닐 시스를 의미해요.
내부에 있는 모든 중요한 층들을 기계적 충격, 수분, 화학물질, 햇빛(UV) 등 외부 환경으로부터 보호하는 최후의 방어벽이어요.
