배선용 차단기는 가정이나 건물의 전기 회로에 과도한 전류(과부하)가 흐르거나, 전선이 합선(단락)되었을 때 전류를 자동으로 차단하여 화재나 감전 사고를 예방하는 가장 대표적인 안전장치입니다.

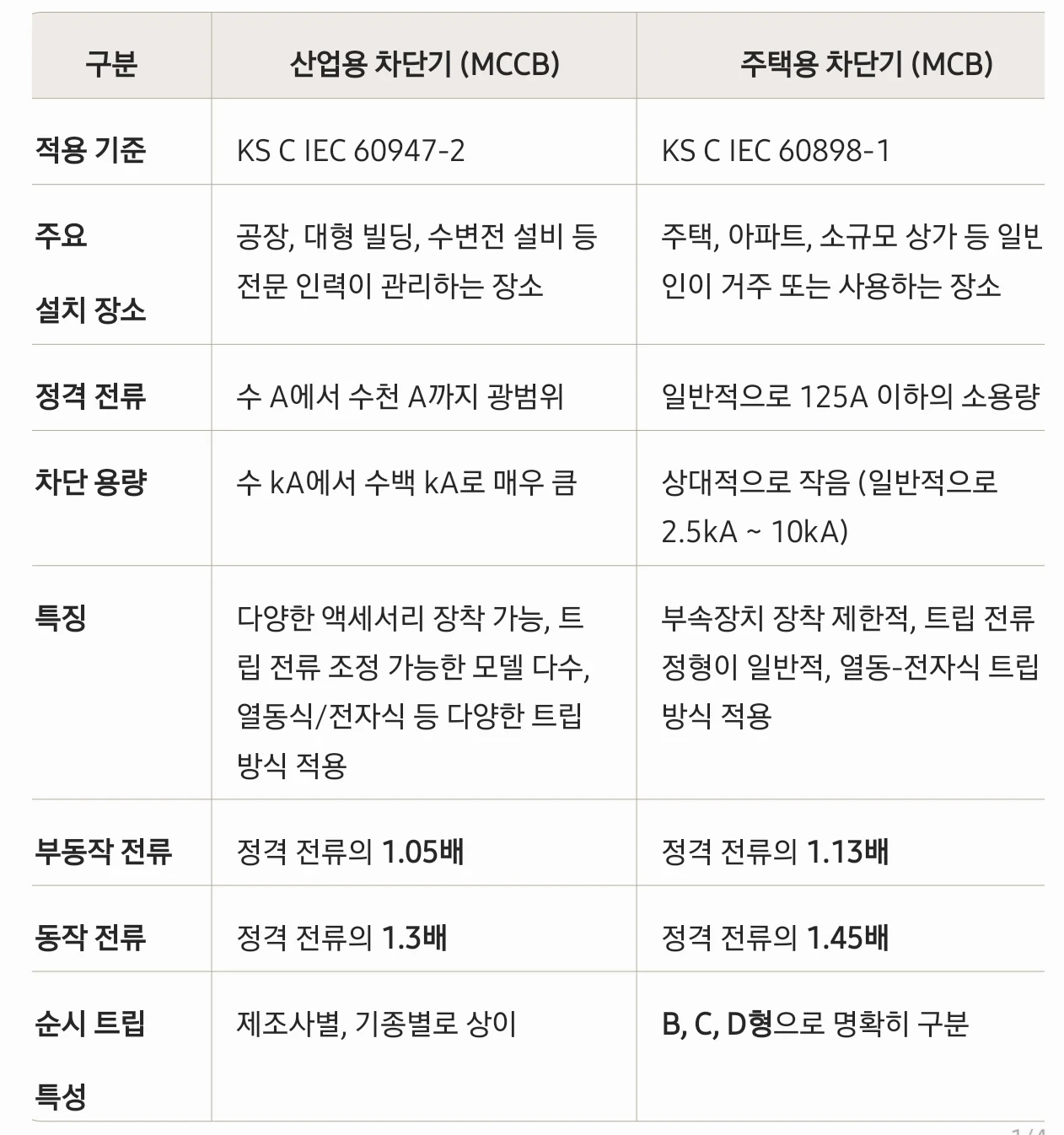

배선 차단기는 주택용과 산업용으로 구분되며, 각각 다른 동작 특성을 가집니다.

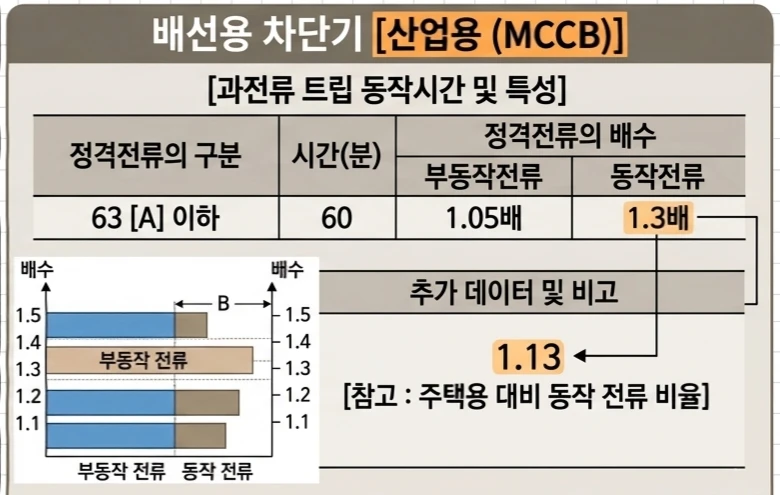

산업용 배선 차단기
과전류 트립 특성 (1.05 / 1.3):
정격 전류의 1.05배 전류가 흐를 때는 차단되지 않지만, 1.3배 전류가 흐르면 반드시 차단됩니다. 주택용보다 더 엄격하게 과부하를 감지하여 산업용 장비를 보호합니다.
순시 트립 특성:
합선과 같이 아주 큰 전류가 순식간에 흐를 때 차단되는 범위를 나타냅니다.
배선 차단기는 이처럼 과부하와 단락(합선) 두 가지 상황으로부터 전기 회로를 보호하는 핵심적인 역할을 합니다. (누전 차단기는 누전을 감지하는 기능이 추가된 차단기입니다.)

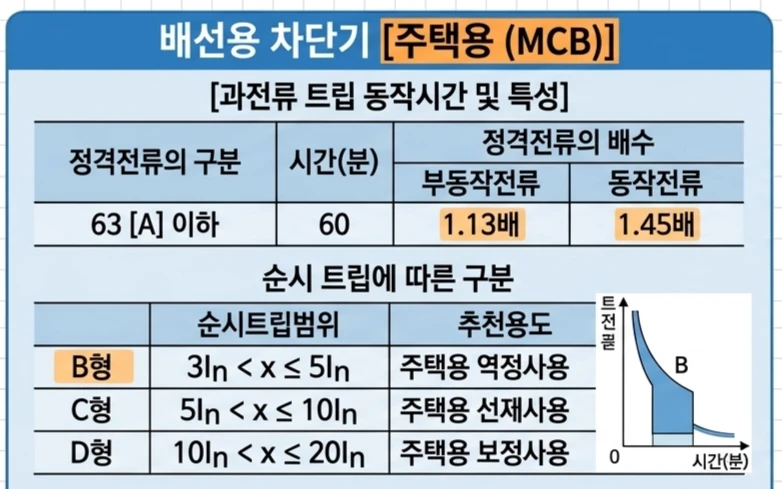

주택용 배선 차단기
과전류 트립 특성 (1.13 / 1.45):
정격 전류의 1.13배 전류가 흐를 때는 60분(63A 이하 기준) 동안 차단되지 않지만, 1.45배 전류가 흐르면 60분 이내에 반드시 차단됩니다.
이는 가전제품의 일시적인 기동 전류 등에 차단기가 너무 쉽게 떨어지는 것을 방지하기 위함입니다.
순시 트립 특성 (B, C, D형): 합선과 같이 아주 큰 전류가 순식간에 흐를 때 차단되는 범위를 나타냅니다.
B형 (3배 초과 ~ 5배 이하): 전열기구 등 큰 기동 전류가 없는 부하에 사용됩니다.
C형 (5배 초과 ~ 10배 이하): 일반적인 가정용 부하에 가장 많이 사용됩니다.
D형 (10배 초과 ~ 20배 이하): 전동기 등 큰 기동 전류가 발생하는 부하에 사용됩니다.
