소방 펌프 토출측 및 흡입측 배관의 구성 및 부속설비 기능
먼저 위의 그림에 대해 간략히 설명하자면 주펌프를 기준으로 흡입측배관에는 개폐밸브,스트레이너(여과장치),플렉시블조인트가 설치되어 있고 토출측배관에는 플렉시블조인트,릴리프밸브,체크밸브,압력계,개폐밸브가 설치되어 있고 배관을 통해 압력챔버(기동용수압개폐장치)가 연결되어 있어요~
펌프흡입측배관에 설치된 개폐밸브를 OS&Y 게이트밸브라고 하는데 OS는 outside screw의 약자로서 바깥나사를 의미하므로 나사가 위로 튀어나와 있으면 개방상태, 들어가있으면 폐쇄상태인걸 육안으로 쉽게 확인할 수 있답니다!

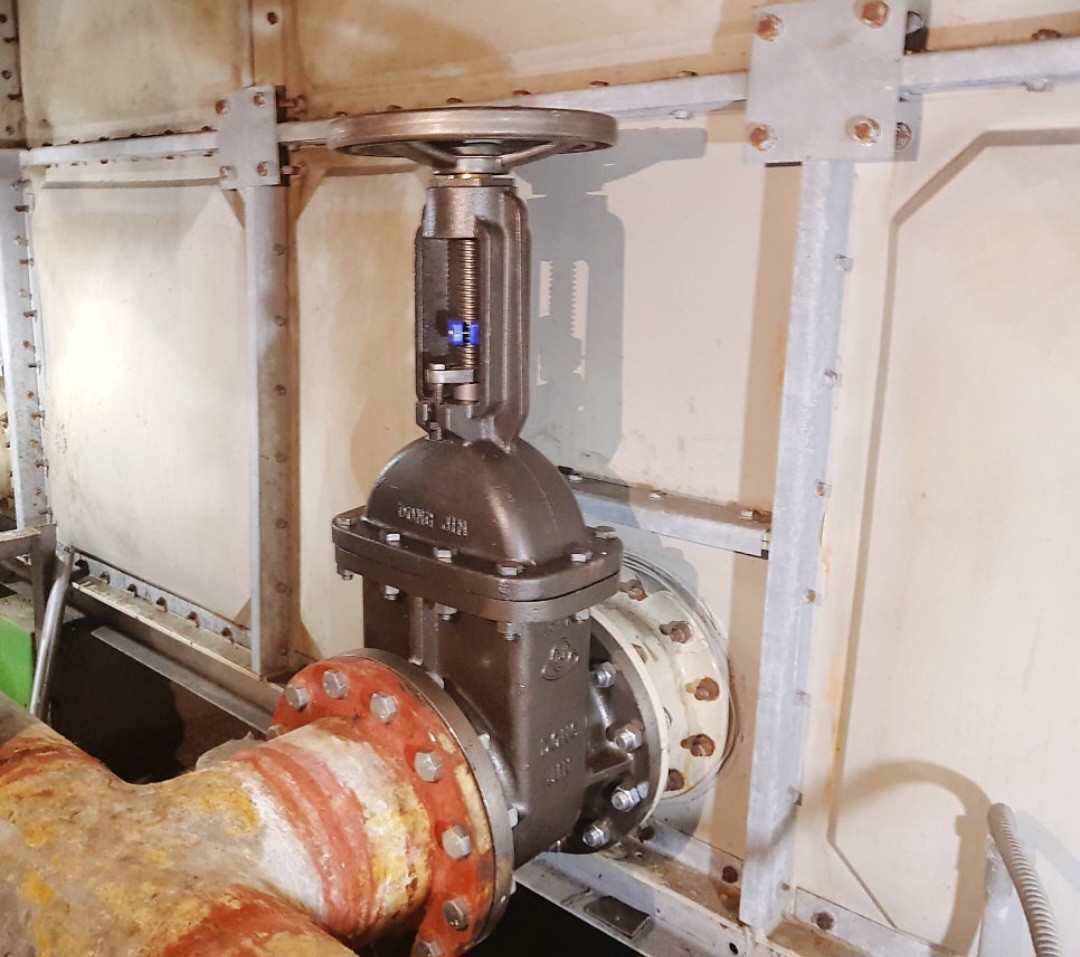

폐쇄상태인 OS&Y 게이트밸브(개폐표시형밸브)
바깥나사가 안으로 들어가 있으므로 밸브가 폐쇄된 상태임을 알 수 있어요

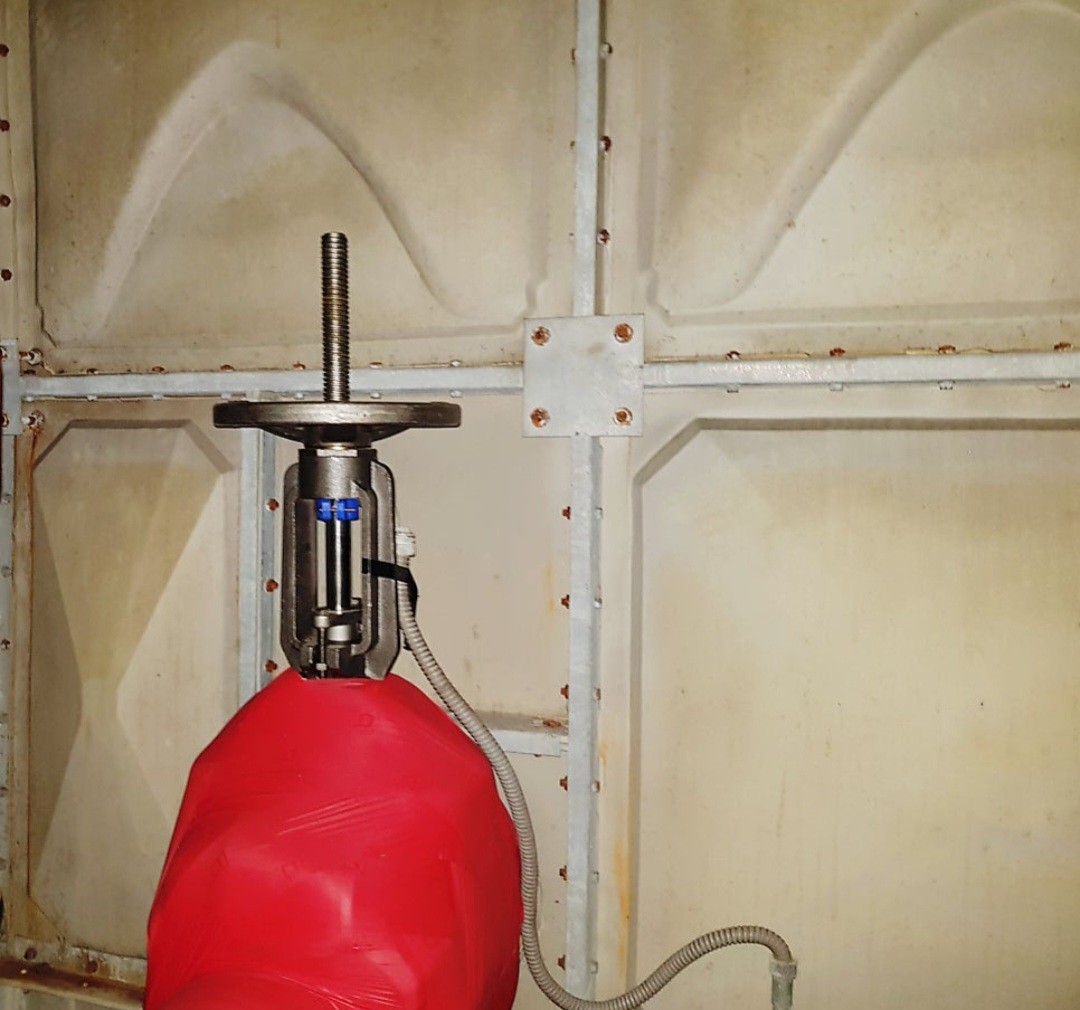

개방상태인 OS&Y게이트밸브(개폐표시형밸브)
바깥나사가 돌출되어 있으므로 육안으로 밸브개방 상태임을 알 수 있어요

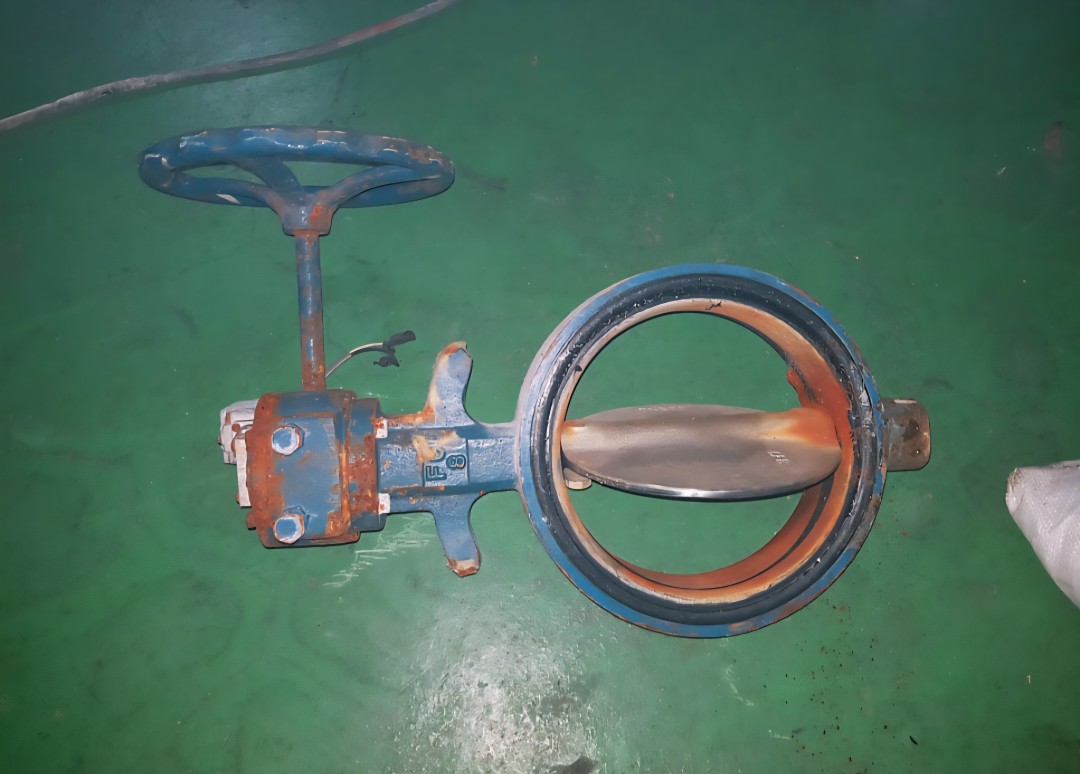

버터플라이밸브는 위의 사진과 같이 물을 막고 있는 원판이 90도 회전해서 개방되므로 물이 흐를때 원판의 측면에 의해 방해를 받게되므로 펌프의 흡입측배관에는 반드시 버터플라이밸브외의 개폐표시형밸브를 설치해야 됩니다.
스트레이너는 여과장치로서 물이 스트레이너 내부의 거름망을 통과하여 여과시키는 장치이며
플렉시블조인트는 펌프 진동을 흡수해서 배관을 보호하는 역활을 하고
체크밸브는 물이 한쪽방향으로만 흐르게 하므로 체크밸브를 통과한 물은 체크밸브 아래로 내려오지 못하게 됩니다
예를들어 밀폐된 배관에 체크밸브가 설치되어 있고 체크밸브에 많은 물이 통과할수록 체크밸브 상단에는 압력이 상승하게 되고 밀폐된 배관이 파손되서 체크밸브 상단의 물이 배수되면 압력은 낮아지게 되겠죠 이처럼 배관내의 물의 압력변동을 검지해서 배관의 압력이 설정압력까지 떨어지게 되면 펌프를 자동기동시키고 배관의 압력이 설정압력까지 상승하게되면 펌프를 정지시키게 하는 장치가 압력챔버(기동용수압개폐장치)입니다

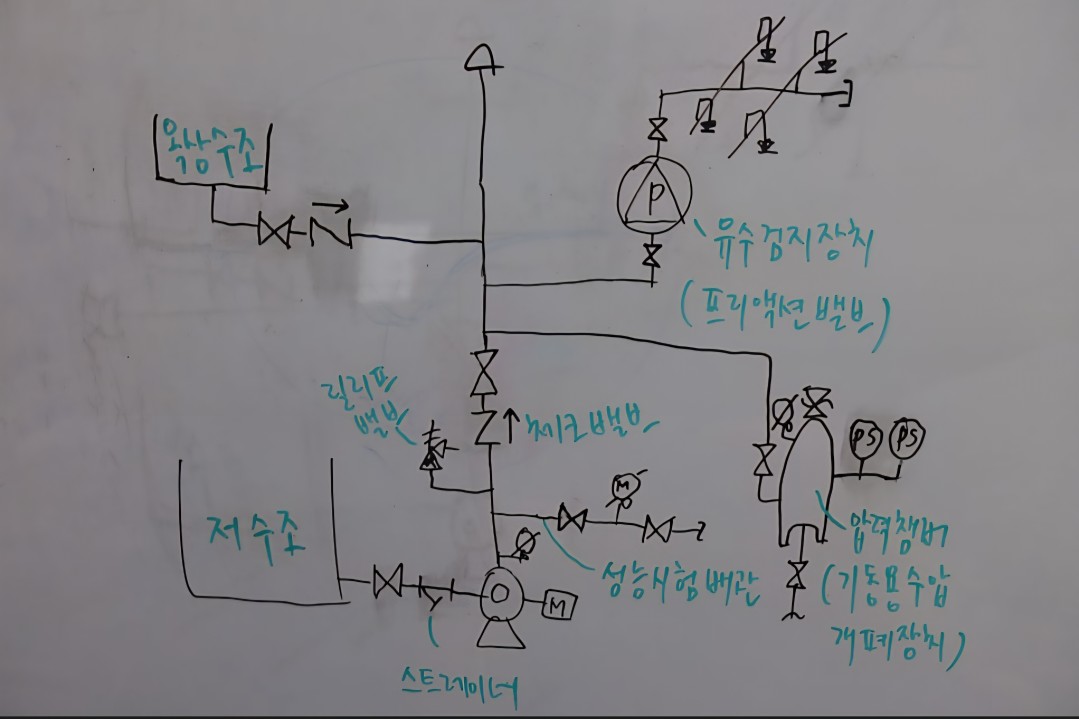

준비작동식스프링클러설비의 초간단 계통도
위의 계통도는 준비작동식스프링클러설비를 나타낸건데 계통도를 보면서 소방펌프의 작동원리를 이해해볼께요~
일정 압력을 유지할 수 밖에 없는게 평상시에는 가압수가 한번 들어가면 빠져나갈 곳이 없기때문이지요
그러다 화재가 발생해서 프리액션밸브가 개방되고 폐쇄형헤드의 감열부까지 열에 의해 개방되면 펌프토출측 체크밸브까지의 배관에 일정압력으로 채워져 있던 가압수가 헤드를 통해 방수되고 배관내 가압수의 압력이 떨어져서 압력챔버에 설치된 충압펌프용 압력스위치의 기동점에 도달하게 되면 충압펌프가 기동해서 배관내 물의 압력을 올려서 충압펌프를 정지하려고 시도하는데 헤드를 통해 방수되는 물의 양이 더 많을 경우 배관내 압력은 더 떨어지게 되고 주펌프용 압력스위치의 기동점에 도달하게 되면 마침내 주펌프가 기동해서 규정방수압과 방수량으로 화재를 진압하게 됩니다
