일반 정전일경우단 ACB가 UVT내장되있는것과 없는것하고는 차이가있어요 LH 아파트는 ACB에UVT장치가내장되어있어서 정전시 ACB가 트립됨 UVT가없는일반ACB는 트립이되지않아요 그래서 정전후 복전시에는 UVT내장되있는 판넬은 리셋후 투입하셔야하고 일반UVT없는ACB는 트립기능이동작되지않기에 별도로 투입시키지않아도 복전가능합니다

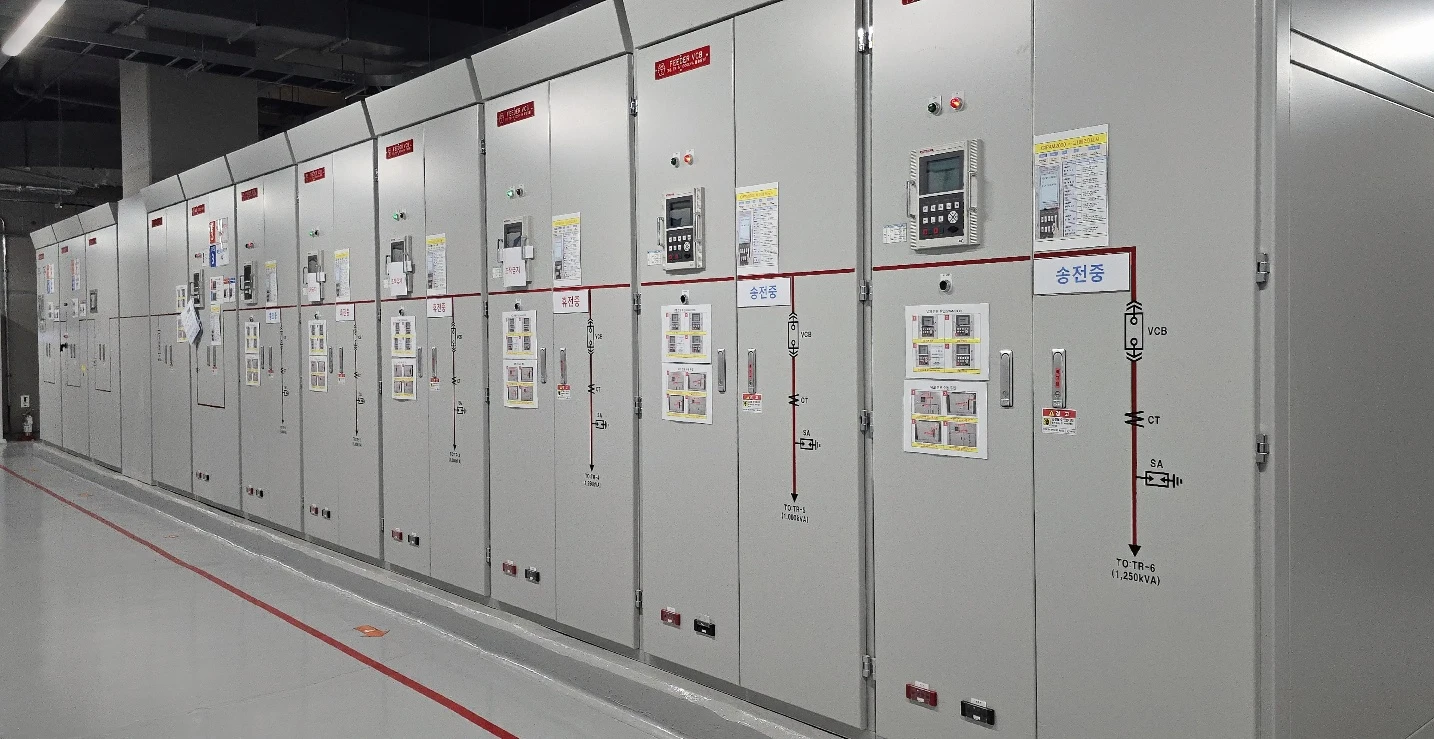

네 위에 영상은 계획 정전이고요. 최근에 지은 아파트들은 한전 권장사항이 ACB에 UVT내장이니 한전정전으로 인한 복전 시는 리셋을 시켜야 하는 것으로 알아요! 위의 영상은 계획 정전 시 차단기의 순서를 어느 것 부터 조작할 것인지와 그 이유에 대한 설명이 잘 되어있는 것으로 보여서 첨부해드렸어요! 감사합니다.
감사합니다 보충설명한다고했는데 다른분들도도움됐으면하네요 수고하세요
추가로 단순 사고가아닌 일반 정전일경우 LBS도 트립기능이없어 정전되도 트립되지않고 VCB는 UVR이동작되어 트립되어 정전상태가됨 그럼 비상발전기가 동작되어 공동구나 비상장치 엘리베이터같은곳에는 불이들어옴 마찬가지로 한전 복전시에는 VCB만 리셋시킨후 투입하면 비상발전기가 꺼지고 ATS가 한전으로자동절체 복전완료됩니다
수배전반 관련 지식 나눔 기대하겠습니다. 감사합니다.
저도 감사드립니다 수고하시고 항상 전기 조심하세요
